Hochintegrierte drahtlose Wetterstation Niedriger Stromverbrauch Schnelle Installation

Inhalt


Funktion Einführung

Technische Parameter

Anweisungen auf dem Bildschirm

Beschreibung der Taste

Einstellungen der Taste

Montageanweisung

Schritte für die Anwendung des Produkts

Vorsichtsmaßnahmen

1. Wetterstation, die Erkennungsfunktionen sind: Innen- und Außentemperatur, Luftfeuchtigkeit, Windgeschwindigkeit, Windrichtung, Luftdruck, Niederschlag.
2. Die Maschine verfügt über einen eigenen Speicher, und die Daten werden nach einem Jahr automatisch überschrieben.
3. Diese Maschine verfügt über eine spezielle Software für den PC, die historische Daten durch Datenkabelverbindung lesen und abrufen kann und Daten auch herunterladen und auf der PC-Seite speichern kann.

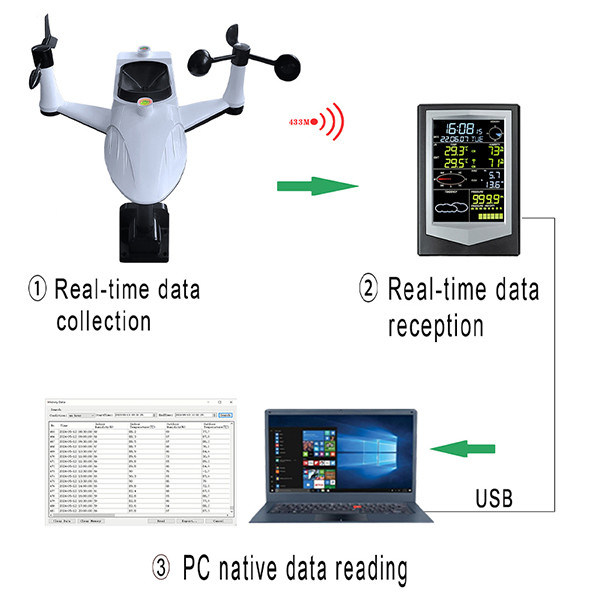

4. Diese Maschine ist in eine Innen- und eine Außen-Einheit unterteilt, die drahtlos über 433M-Frequenz übertragen wird und innerhalb von 100 Metern ungehindert und störungsfrei ist.
5. Die Maschine aktualisiert alle 40 Sekunden ein Stück Daten, und die Maschine speichert alle 30 Minuten ein Stück historische Daten.






   Technische Parameter

   A>Parameter der Innenraum-Einheit.

5. 1.Perpetual Calendar: Anzeigeformat: Jahr, Monat, TagJa, ja, ja.2.Uhranzeige: Zeitanzeigeformat: 24-Stundenformat.3. Temperaturbereich: 0°C~60°C(32°F~140°F), Auflösung: 0,1°C, Genauigkeit: ±1°C.4Luftfeuchtigkeit: 20% bis 99%, Auflösung: 1%, Genauigkeit: ±5%.5Luftdruckbereich: 600 ~ 1100 kpa, Auflösung: 0,1 kpa, Genauigkeit: ± 3 kpa.6. Wecker: Die Uhr blinkt und klingt 1 Minute lang.7. Trockene Batterie-Stromversorgung: alkalische Trockene Batterie 3 × LR6AA1.5V Spannung.8. Akkulaufzeit: ca. 2~4 Monate, bitte verwenden Sie eine externe Stromversorgung, wenn die Hintergrundbeleuchtung häufig zum Anleuchten verwendet wird.9. Stromversorgung: USB-Datenkabel oder Stromversorgung kann DC 5V sein.10. Niederspannungserkennung: Symbol blinkt, um den Batteriewechsel anzuzeigen.

5.

   B>Parameter der Außeneinheit

5. 1. Temperaturbereich: -40°C~60°C ((-40°F~140°F), Auflösung: 0,1°C, Genauigkeit: ±1°C.

   2- Luftfeuchtigkeit: 20% bis 99%, Auflösung: 1%, Genauigkeit: ±5%.

   3Windgeschwindigkeitsbereich: 0~50 m/s, Auflösung: 0,1 m/s, Genauigkeit: 1 m/s.

   4Windrichtung: Die Windrichtung wird in acht Richtungen angezeigt: E, S, W, N, SE, NE, SW, NW.

   5. Niederschlagsbereich: 0~9999mm, Niederschlagsauflösung: 0.4mm.

   6Datenübertragung: Die Datenübertragung erfolgt alle 40 Sekunden.

   7Übertragungsmodus: drahtlose 433 MHz-Übertragung, wirksam innerhalb von 100 m Übertragungsdistanz (ohne Hindernisse und Störungen).

   8. Trockene Batterie-Stromversorgung: alkalische Trockene Batterie 2 × LR6AA1.5V Spannung.

   9- Akkulaufzeit: 4 bis 6 Monate.

   10. Niedrigspannungserkennung: Das Symbol blinkt, um den Batteriewechsel anzufordern.

   11Wasserdichte Stufe 3.


   Anweisungen auf dem Bildschirm


   Das LCD-Full-Display dieses Geräts wird, nachdem der Benutzer die Batterie geladen hat, für zwei Sekunden alle Symbole angezeigt.





   A1.A2 Die Option hat diese Funktion nicht.

   A3. Wecker-Symbol, der Benutzer setzt den Wecker und das Wecker-Symbol zeigt den aktuellen.

   A4. Die Uhr kann der Benutzer manuell drücken, um zu setzen,

   A5. Perpetual Calendar, Benutzer können manuell auf die Schaltfläche drücken, um den Perpetual Calendar einzustellen,

   A6. Temperaturanzeige in Innenräumen, Benutzer können die Einstellungseinheit anpassen (°C/°F).

   A7 Alarm Anzeige, Benutzer können den hohen Alarm und den niedrigen Alarm anpassen.

   A8. Außentemperaturanzeige, Benutzer kann die Einstellungseinheit anpassen (°C/°F).

   Alarm Anzeige, Benutzer können hohe Alarm und niedrige Alarm anpassen.

   A10. Windrichtungsanzeige in acht Richtungen: E, S, W, N, SE, NE, SW, NW.

   Die Wolkenkarte zeigt, dass der Klimawandel zeigt, dass es bewölkt, sonnig, regnerisch, bewölkt ist und sich der Trend ändert.

   A12. USB-Symbol: Dieses Produkt ist über ein USB-Datenkabel mit dem Computer verbunden, d. h. das USB-Symbol wird angezeigt.

   A13. Datenspeicheranzeige: Der Datenspeicherstatus der Maschine wird angezeigt.

   A14 Anzeige des Wochentages, die Benutzer können manuell auf die Schaltfläche drücken, um sie festzulegen.

   A15. Luftfeuchtigkeitsanzeige, Luftfeuchtigkeitsanzeige im Innenraum, Luftfeuchtigkeits- und Luftfeuchtigkeitsmeldeanzeige können angepasst werden.

   A16. Feuchtigkeitsanzeige, Außenfeuchtigkeitsanzeige, Luftfeuchtigkeits- und Luftfeuchtigkeitsalarm können angepasst werden.

   A17. Regenfallanzeige, kann angepasst werden, um die Einheit, mm, Zoll, Regenfall hoch und niedrig Alarm zu setzen.

   A18. Windgeschwindigkeitsanzeige, kann angepasst werden, um Einheiten, m/s, km/h, mph, Knoten, bft, Windgeschwindigkeitsalarm einzustellen.

   A19. Barometrische Druckanzeige, anpassbare Einstellvorrichtung, hPa, inHg, mmHg, Alarm für hohen und niedrigen Luftdruck.

   A20. Barometrisches Druckhistogramm, anpassbare Einstellung, 12-Stunden- oder 24-Stunden-Barometrisches Druckhistogramm.



   Beschreibung der Taste






   Batterieabdeckung, Standort des Batteriefachs.

   B2. MODE-Funktionsknopf, drücken und halten Sie den MODE-Knopf 3 Sekunden lang gedrückt und geben Sie den Einstellungsmodus ein, wenn die Zeit blinkt, wodurch Benutzer verschiedene Funktionseinstellungen erhalten.

   B3. NEXT-Taste, im Setup-Modus, kurz drücken der NEXT-Taste, um eine einzelne Funktion auszuwählen, um den Zyklus zu wiederholen und die Benutzereinstellungen anzuzeigen.

   B4. + Taste, im Setup-Modus, kurz drücken Sie die + Taste, um Datenzuwachs auszuwählen.

   B5: - Taste, im Setup-Modus, kurz drücken - Taste zur Auswahl der Datenverringerung.

   B6. Einstellung der Taste SET/HISTORY: Nachdem der Benutzer den Alarmwert im Wecker oder im Alarmmodus Hoch- und Niedrigluft eingestellt hat, muss er kurz auf die Taste SET/HISTORY drücken.und das Alarmsymbol wird auf dem Bildschirm angezeigt, um wirksam zu werden, und die Schaltfläche SET/HISTORY kann auch kurz gedrückt werden, um das Weckerzeichen in diesem Modus zu annullieren.

   B6. SET/HISTORY-Taste zur Überprüfung der historischen Daten: Im normalen Arbeitsmodus drücken und halten Sie die SET/HISTORY-Taste 3 Sekunden lang gedrückt.

   Die historischen Daten im oberen rechten Kreis blinken und sind in den Modus historische Daten eingegeben, kurz drücken Sie die ( - / +) -Taste, um die historischen Daten anzuzeigen.

   B7. LIGHT-Touch-Taste: Ein kurzer Schlag kann die Hintergrundbeleuchtung nach 36 Sekunden automatischem Löschen beleuchten, lange drücken, um 3 Sekunden lang zu hören, ist die Hintergrundbeleuchtung immer eingeschaltet,Löschen Sie die kontinuierliche Licht-Lange Drücken für 3 Sekunden, um einen Ton fallen, 36 Sekunden nach dem Löschen.

   WS3030 Die Option hat diese Funktion nicht,LIGHT Touch-Taste.

   B8. USB-Datenanschluss: Verbindung mit der PC-Software über ein USB-Datenkabel zur Ablesung der vom Produkt gespeicherten historischen Daten.

   Der Benutzer kann das Produkt über ein USB-Kabel versorgen.

   B9. Gleichstrom: Gleichstromanschlussbenutzer können eine DC5V-Stromversorgung zur Stromversorgung des Produkts verwenden.

   B10. Halterung: Das Produkt wird auf den Stützrahmen gelegt.



   Einstellungen der Taste

   1.>Uhr Einstellung:Im Bootmodus drücken und halten Sie die (MODE) -Taste 3 Sekunden lang gedrückt, zu diesem Zeitpunkt können Sie sehen, dass die Bildschirmuhr-Nummer blinkt, was darauf hindeutet, dass Sie den Uhr-Einstellungsmodus eingegeben haben,Kurzdruck auf der (+/-) Schaltfläche, um die Uhrzeit festzulegen, kurz drücken Sie die Taste (NEXT), um die Minute einzugeben, kurz drücken Sie die (+/-) Taste, um die Minute einzustellen, nachdem die Uhr eingestellt wurde,Drücken und halten Sie die (MODE) -Taste 3 Sekunden lang gedrückt, um die Einstellung abzuschließen.2.>Zeitzoneneinstellung: Zeitdifferenz kann eingestellt werden, im Bootmodus, lange Drücken (MODE) Schaltfläche für 3S Sekunden, zu diesem Zeitpunkt sehen Sie die Bildschirmuhr digital blinken,Anzeige, dass Sie in den Uhr-Einstellungsmodus eingegeben haben, jede kurze Taste (NEXT) einmal drücken, um die Minute, Zeitzone, Zeitzone standard 08, kurz drücken (+ / -) Taste, um die Zeitzone, nachdem die Zeitzone eingestellt ist, eingeben,lange drücken (MODE) Schaltfläche für 3 Sekunden, um zu speichern und zu beenden, um die Einstellung abzuschließen.3.>Alarm Einstellung und Stornierung: Im Bootmodus drücken und halten Sie die (MODE) Taste für 3 Sekunden zu diesem Zeitpunkt, können Sie sehen, dass die Bildschirmuhr digital blinkt,Anzeige, dass Sie in den Uhr-Einstellungsmodus eingegeben haben, jede Kurzdrucktaste (NEXT) entspricht der Minute, der Zeitzone, dem Wecker, der Uhr, wählen Sie die Uhr und die Minute, um den Wecker einzustellen, drücken Sie kurz die (+ / -) Taste, um die Einstellung abzuschließen,Der Wecker muss kurz drücken, um das Weckerzeichen zu sehen., tritt die Einstellung des Wecker-Symbols in Kraft, und das Wecker-Symbol kann auch in diesem Modus abgesagt werden.Drücken und halten Sie die (MODE) -Taste 3 Sekunden lang gedrückt, um die Einstellung abzuschließen.4.>Dateinstellung: Drücken und halten Sie im Bootmodus die (MODE) -Taste 3 Sekunden lang gedrückt. Zu diesem Zeitpunkt blinkt die Uhrnummer des Bildschirms, was anzeigt, dass Sie den Einstellmodus eingegeben haben.und dann kurz drücken Sie die (MODE) Schaltfläche, sobald das Datum blinkt und den Datums-Einstellungsmodus betritt, jede kurze Drückung (NEXT) entspricht dem einzustellenden Jahr, Monat und Tag, kurz drücken Sie die (+/-) Taste, um die Einstellung abzuschließen,und drücken und halten Sie die (MODE) -Taste für 3 Sekunden, um zu speichern und zu beenden, um die Einstellung abzuschließen.5.>Temperaturalarm und Einstellung des Geräts: Drücken Sie im Bootmodus die Taste (MODE) 3 Sekunden lang gedrückt und sehen Sie, dass die Bildschirmuhr digital blinkt.Anzeige, dass er in den Einstellmodus eingegangen istJeder kurze Druck (MODE) schaltet zum Blinzeln des Datums --- Blinzeln der Temperatur, die der Blinzeltemperatur entspricht,Jeder Knopf (NEXT) wird kurz gedrückt, um zwischen Temperatur-Hoch-Alarm--- Temperatur-Niedrig-Alarm--- Temperaturmaximalanzeige --- Temperaturminimalanzeige --- Temperatur-Einheitwechsel zu wechseln..Entsprechende Einstellungen wie: hoher Alarm --- geringer Alarm --- Einheit (°C / °F), kurzer Druck (+ / -) um die Einstellung abzuschließen,Alarm muss kurz drücken (SET/HISTORY) Taste, um das Weckerzeichen zu sehen, Anzeige des Wecker-Symbols Einstellung wirkt, in diesem Modus kann auch das Alarm-Symbol, Alarm ungültig, lange Drücken (MODE) Taste für 3 Sekunden zu speichern und aussteigen, um die Einstellung abzuschließen.

6. >Einstellung des Luftfeuchtigkeitsalarms: Drücken und halten Sie im Bootmodus die (MODE) -Taste 3 Sekunden lang gedrückt, zu diesem Zeitpunkt wird das digitale Blinken der Bildschirmuhr angezeigt.Angabe, dass Sie den Einstellmodus eingegeben habenJedes kurze Drücken (Mode) Taste wechselt auf Datum blinkt--- Temperatur blinkt--- Luftfeuchtigkeit blinkt, die dem Blinkfeuchtigkeit entspricht,Jeder Knopf (NEXT) wird kurz gedrückt, um den Alarm für hohe Luftfeuchtigkeit zu aktivieren--- Alarm für niedrige Luftfeuchtigkeit--- maximale Luftfeuchtigkeit anzeigen --- Mindestfeuchtigkeit anzeigen.7.>Entsprechende Auswahl des Einstellungsinhalts, z. B.: hoher Alarm--- geringer Alarm, kurzer Druck (+ / -) für die vollständige Einstellung,Alarm muss kurz gedrückt werden (SET/HISTORY), um das Alarmsymbol zu sehen, um die Einstellung des Wecker-Symbols wirksam zu machen, kann in diesem Modus auch das Alarmsymbol annulliert werden, Alarm ungültig, lange Drücken (MODE) Schaltfläche für 3 Sekunden, um zu speichern und aussteigen, um die Einstellung abzuschließen.
7. >Windgeschwindigkeitsalarm und Einstellung des Geräts: Drücken und halten Sie im Bootmodus die (MODE) -Taste 3 Sekunden lang gedrückt, zu diesem Zeitpunkt wird das digitale Blinken der Bildschirmuhr angezeigt.Angabe, dass Sie den Einstellmodus eingegeben habenJeder kurze Druck (MODE) schaltet auf Datum-Blinken--- Temperatur-Blinken--- Luftfeuchtigkeit-Blinken--- Windgeschwindigkeit-Blinken, die der Blinkenwindgeschwindigkeit entspricht,Jeder Knopf (NEXT) wird kurz gedrückt, um den Windgeschwindigkeitsalarm zu schalten --- Einstellung der Windgeschwindigkeitseinheit. Die Einheiten werden eingestellt (m/s, Km/h, mph, Knoten, bft),Entsprechende Auswahl Einstellungen wie: hoher Alarm --- Einheit Einstellung, kurz drücken (+ / -) Taste, um die Einstellung abzuschließen, Alarm muss kurz drücken (SET/HISTORY) Taste, um das Weckerzeichen zu sehen,Anzeige Alarmuhr Symbol Einstellung wirkt, kann in diesem Modus auch das Alarmsymbol annullieren, Alarm ungültig, lange Drücken (MODE) Schaltfläche für 3 Sekunden zu speichern und aussteigen, um die Einstellung abzuschließen.
8. >Regenalarm und Einstellung des Geräts: im Bootmodus drücken und halten Sie die (MODE) -Taste 3 Sekunden lang gedrückt, zu diesem Zeitpunkt können Sie sehen, wie die Bildschirmuhr digital blinkt,Angabe, dass Sie den Einstellmodus eingegeben haben; jeder kurze Drücken (MODE) Taste wechselt auf Datum blinkend--- Temperatur blinkend--- Luftfeuchtigkeit blinkend--- Windgeschwindigkeit blinkend--- Regen blinkend, die dem blinkenden Regen entspricht,Jeder Knopf (NEXT) wird kurz gedrückt, um den Hochregen-Alarm auszuschalten --- Einstellung der Regen-Einheit. Einheiten eingerichtet (mm, Zoll),Entsprechende Auswahl Einstellungen wie: hoher Alarm --- Einheit Einstellung, kurz drücken (+ / -) Taste, um die Einstellung abzuschließen, Alarm muss kurz drücken (SET/HISTORY) Taste, um das Weckerzeichen zu sehen,Anzeige Alarmuhr Symbol Einstellung wirkt, kann in diesem Modus auch das Alarmsymbol annullieren, Alarm ungültig, lange Drücken (MODE) Schaltfläche für 3 Sekunden zu speichern und aussteigen, um die Einstellung abzuschließen.
9. >Barometrischer Druckalarm und Einstellung des Geräts: Drücken und halten Sie im Bootmodus die (MODE) -Taste 3 Sekunden lang gedrückt.Angabe, dass Sie den Einstellmodus eingegeben haben; jeder kurze Drücken (MODE) Taste wechselt auf Datum blinkt--- Temperatur blinkt--- Luftfeuchtigkeit blinkt--- Windgeschwindigkeit blinkt--- Niederschlag blinkt--- Luftdruck blinkt,entspricht dem Blinkluftdruck, Each short press (NEXT) button toggles the barometric pressure high alarm--- barometric low alarm--- barometric pressure 12-hour trend chart--- barometric pressure 24-hour trend chart--- barometric pressure unit settingDie Einheiten sind festgelegt (hPa, inHg, mmHg).Entsprechende Einstellungen wie: hoher Alarm---niedriger Alarm--- Einstellung der Einheit, kurzer Druck (+ / -) Taste, um die Einstellung abzuschließen,Alarm muss kurz drücken (SET/HISTORY) Taste, um das Weckerzeichen zu sehen, Anzeige des Wecker-Symbols Einstellung wirkt, in diesem Modus kann auch das Alarm-Symbol, Alarm ungültig, lange Drücken (MODE) Taste für 3 Sekunden zu speichern und aussteigen, um die Einstellung abzuschließen.
10. >Vorgeschichtliche Datenüberprüfung: Drücken und halten Sie im normalen Arbeitsmodus die Schaltfläche SET/HISTORY 3 Sekunden lang gedrückt.die historischen Daten im oberen rechten Kreis blinkt und hat den historischen Datenmodus betreten, drücken Sie kurz die (-/+) Taste, um die historischen Daten zu überprüfen.

5. Montageanweisung

   1.Produktinstallation:Öffnen Sie die Verpackung, nehmen Sie das Produktzubehör, das Zubehörpaket heraus.Der Halbkreis der Windgeschwindigkeitsnorm wird in Richtung des Halbkreises der Säule geladen und die Schrauben gesperrt (siehe Abbildung A nach der Montage).(Die Schrauben wurden in der Fabrik vorverriegelt und die Ersatzteile PA2.3*8mm sind im Zubehörpaket vorgesehen);

2. Der Halbkreis des Windschlägers wird in Richtung des Halbkreises der Säule eingesetzt und die Schrauben gesperrt (siehe Abbildung B nach der Montage).(Die Schrauben wurden in der Fabrik vorverriegelt und die Ersatzteile PA2.3*8mm sind im Zubehörpaket vorgesehen);
3. Produktinstallation: Entfernen und Montieren des Stützstabes D9, Sperren der Aluminiumbleche D8 mit Schrauben 20*8*2,5 mm und M4*6 mm;(Aluminiumfolie und M4-Schrauben sind in der Fabrikposition D8 vorverriegelt);
4. Produktinstallation: Öffnen Sie die Batterieabdeckung und laden Sie 3 alkalische LR6AA 1,5 V-Batterien, die den positiven und negativen Phasen entsprechen. Zu diesem Zeitpunkt blinkt die D13-Bit-LED 11 Mal in Folge.der für den Einsatz normal ist, schnallen Sie die Batterieabdeckung;
4. 5Das Produkt wird zuerst geprüft und anschließend installiert und befestigt:

5. a. Stromversorgung des Produkts: erst installieren (Innenanlage) Batterie oder USB-Stromversorgung, und dann installieren (Außenanlage) Batterie;

   b. Produktanschluss: Die Einheit im Innenraum beginnt, nach Signalen zu suchen, und die Verbindung erfolgt innerhalb von 3 Minuten erfolgreich.und die Innenmaschine wird die Temperatur und Luftfeuchtigkeit der Außeneinheit anzeigenWenn die Suche fehlschlägt, drücken Sie eine beliebige Taste der Innenraumgeräte, um die Suche zu starten (oder schalten Sie ab und starten Sie die Stromversorgung erneut)

   c. PC-Verbindung: (gemäß den Betriebsanleitungen für 9 PC);

   d. Normale Leistung: sie kann als feste Außeneinheit installiert und verwendet werden;



   6- Montage und Befestigung des Produkts:

   a. Auf der Produkthülle befinden sich N- und Pfeilzeichen, die der positiven Richtung der N-Anlage während der Installation entsprechen;

   b. Auf der oberen Schicht der Solarzelle ist das Wort S zu finden, und die Anlage befindet sich in der positiven Richtung von S, so dass die Sonnenenergie elektrische Energie effizienter umwandeln kann;

   c. Basismontage, an der Unterseite oder an der Seite befestigt, 4 Schrauben KA4.0*40mm;

   d. Festsetzung der Basis: Überprüfung des Gleichgewichts des Niveaus;









   Schritte für die Verwendung des Produkts (sequentielle Schritte)

   1.>Öffnen Sie die Verpackung, nehmen Sie das Produkt und das Zubehör heraus und montieren Sie das Zubehör der Außeneinheit (gemäß dem sechsten Inhalt sind die Montageanweisungen ausgefüllt).

5. 2. Installieren Sie die Batterie des Innenbereichs oder die USB-Stromversorgung und installieren Sie dann die Batterie des Außenbereichs.

   3. Die Innenanlage beginnt, nach dem Signal zu suchen, und die Verbindung ist innerhalb von 3 Minuten erfolgreich, und die Innenanlage zeigt die Temperatur und Feuchtigkeit der Außenanlage an.

4. Nach der Bedienungsanleitung des PC-Rechners können Sie die PC-Software herunterladen, das Produkt mit einem Datenkabel an den PC anschließen und die Produktdaten auf dem PC anzeigen.b. Auf der PC-Seite kann das Produkt über das USB-Datenkabel an die PC-Software angeschlossen werden und die PC-Softwareoberfläche kann an die Produktdaten gelesen werden.Das Produkt ist angeschlossen, um die Daten normal zu lesen.;

5. 5Bei Anomalien bei der Produktprüfung wird der Vorgang nach dem Inhalt des Handbuchs oder nach der zehnten Anmerkung wiederholt.



   6Wenn die Prüfleistung des Produkts normal ist, kann es installiert und fixiert werden.

   a. Die Innenfunktion kann die Daten der Außeneinheit empfangen, und das Produkt empfängt sie normal.
